Programmateur de PIC

Le choix est trés vaste sur le net. Mon besoin est, pour l'instant, de pouvoir charger un programme dans un microcontroleur PIC pour mes besoins DIY musicaux.

Mon choix c'est porté sur "Mini programmateur pour PIC et mémoires I2C" dont le schéma est publié dans la revue Electronique Pratique n°283. Ce programmateur est capable de programmer la plupart de ces microcontrôleurs. Il reconnaît une large gamme de PIC, en particulier les plus usités (PIC 12C5xx, 16C7x, 16F8x, 16F8xx, 16F6xx), mais aussi la plupart des mémoires EEPROM série à protocole I2C de type 24Cxx.
Le programmateur se raccorde au port sériel RS232 d’un PC avec un mise en forme des transmission via un MAX232.
Pour la programmation, il fonctionne avec le logiciel gratuit ICPROG configuré en JDM Programmer. Le site de Kudelsko explique comment parametrer ICprog sous Windows XP sur cette page.

La réalisation est simple. Le plan du circuit imprimé est fourni par Electronique Pratique. Si vous avez besoin de faire une mise au point sur la tension de programmation, ce forum en parle.

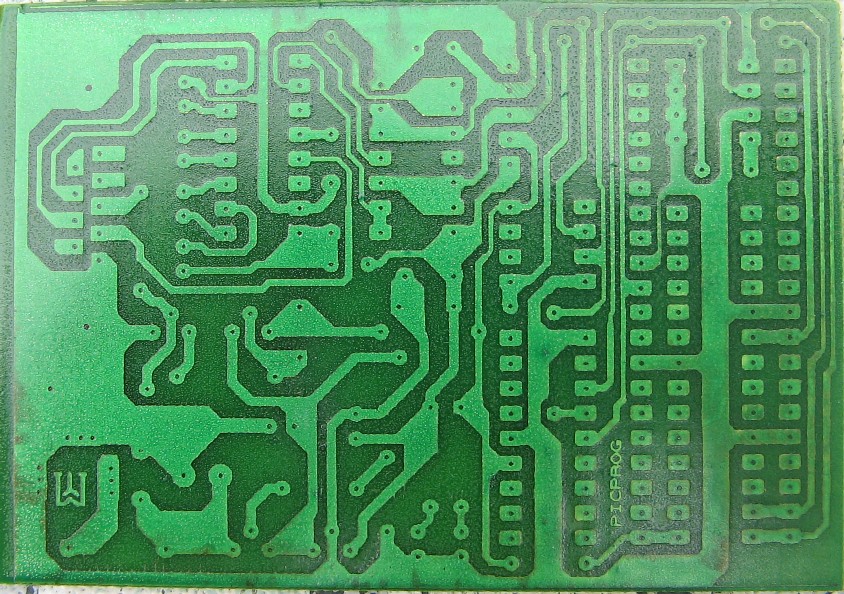

	Circuit Imprimé		Programmateur complet
	clic pour agrandir		clic pour agrandir
